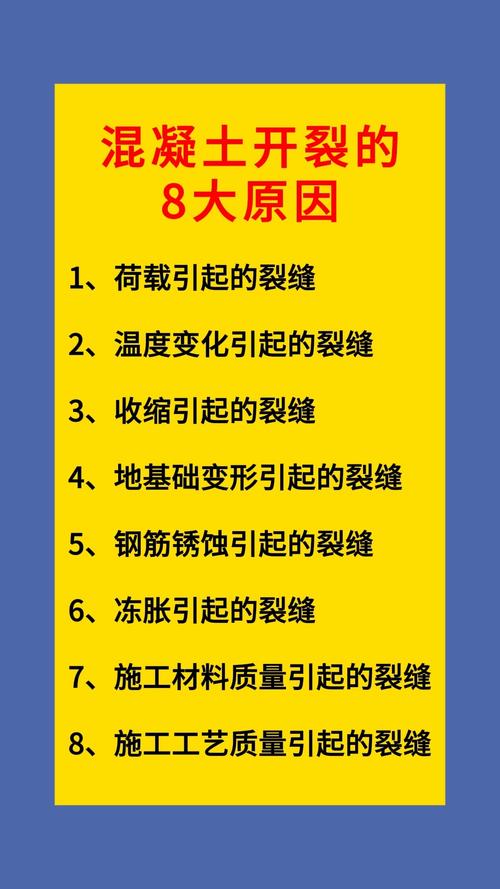

混凝土裂缝的防治是建筑工程质量控制中的关键环节,裂缝的产生不仅影响结构美观，还可能降低混凝土的耐久性、承载能力，甚至引发钢筋锈蚀等严重问题，为有效防止混凝土裂缝，需从材料选择、配合比设计、施工工艺、养护措施及环境控制等多方面综合控制，相关研究与实践经验为裂缝防治提供了重要参考。
在材料选择方面,水泥品种与用量直接影响混凝土的水化热和收缩性能，研究表明，采用中低热水泥（如矿渣硅酸盐水泥、火山灰质硅酸盐水泥）可降低水化热峰值，减少温度裂缝风险；控制水泥用量不超过400kg/m³，避免因水泥过多导致收缩增大，骨料的质量同样关键，应选用级配良好、含泥量低的砂石骨料，其中砂的细度模数宜控制在2.3-3.0，石子针片状含量≤15%，以减少骨料表面吸附水和混凝土拌合物泌水，掺加高效减水剂和优质粉煤灰、矿粉等矿物掺合料，可改善混凝土和易性，降低用水量，从而减少干缩裂缝，粉煤灰掺量（占胶凝材料总量）宜控制在15%-30%，矿粉掺量宜控制在20%-40%，既能替代部分水泥降低水化热，又能提高后期强度。
配合比设计是控制裂缝的核心环节,需通过试验优化参数，水胶比是影响混凝土强度和收缩的关键因素，一般不宜大于0.45，高强度混凝土应控制在0.35以下，砂率需根据骨料级配合理选择，普通混凝土砂率宜控制在35%-45%，泵送混凝土可适当提高至40%-50%，以保证拌合物不离析、不泌水，针对大体积混凝土，可配合采用“三低一高”原则（低水化热、低收缩、低塌落度损失和高韧性），并掺入膨胀剂（如UEA，掺量8%-12%）补偿收缩，减少温度应力与收缩应力叠加产生的裂缝，下表总结了不同类型混凝土配合比设计的关键控制参数：
| 混凝土类型 | 水胶比 | 水泥用量(kg/m³) | 砂率(%) | 矿物掺合料掺量(%) | 膨胀剂掺量(%) |
|---|---|---|---|---|---|
| 普通结构混凝土 | 40-0.55 | 300-400 | 35-45 | 粉煤灰10-20 | |
| 高强混凝土 | 28-0.35 | 400-500 | 32-38 | 矿粉20-30 | |
| 大体积混凝土 | 35-0.45 | 260-350 | 38-42 | 粉煤灰15-30+矿粉10-20 | 8-12 |
施工工艺的控制对防止裂缝至关重要,混凝土浇筑应分层分段进行，分层厚度不宜超过500mm，避免一次浇筑过厚导致内部热量积聚，振捣时应均匀密实，防止漏振、过振，避免混凝土离析泌水形成薄弱面，针对大体积混凝土，可采用预埋冷却水管通水降温，控制内外温差≤25℃，表面温度与大气温差≤20℃，设置后浇带或加强带是释放收缩应力的有效措施，后浇带带宽800-1000mm，间隔30-40m设置，浇筑时间宜在两侧混凝土浇筑后42-60d，采用微膨胀混凝土提高接缝密实度。
养护措施是保证混凝土强度发展、减少收缩裂缝的重要环节，混凝土浇筑完毕后12h内应开始养护，优先采用覆盖洒水或蓄水养护，保持表面湿润，养护时间不少于7d（掺加外加剂时不少于14d）；对于大体积混凝土，可采用塑料薄膜+土工布覆盖保湿，同时配合喷涂养护剂减少水分蒸发，冬季施工时，应采取保温措施（如覆盖岩棉被、电加热），防止混凝土受冻产生温度裂缝；夏季施工则应降低原材料温度（如冷水喷淋骨料、搭设遮阳棚），控制入模温度≤30℃。
环境因素也不容忽视,施工期间应避免在高温、大风或降雨天气浇筑混凝土，当环境温度高于30℃时，宜选择在夜间施工；大风天气应增加洒水次数，防止表面水分过快蒸发，模板拆除时间需严格控制，非承重侧模应在混凝土强度达到2.5MPa后拆除，避免因拆模过早导致表面裂缝；底模拆除时，跨度≤8m的混凝土强度需达到设计强度的75%，跨度＞8m需达到100%，确保结构安全。
相关问答FAQs：
-
问：混凝土裂缝是否都影响结构安全？
答：并非所有裂缝都影响结构安全，裂缝宽度≤0.2mm的表面裂缝，通常对结构承载力影响较小，但需做好封闭处理防止钢筋锈蚀；而宽度＞0.3mm的贯穿性裂缝或由荷载引起的结构性裂缝，可能降低结构耐久性和承载能力，需进行专项检测和加固处理。 -
问：后浇带设置多久后浇筑合适？如何保证接缝质量？
答：后浇带宜在两侧混凝土浇筑后42-60d进行浇筑，此时混凝土收缩变形大部分已完成，浇筑前需凿毛表面、清理杂物，充分湿润，采用比原混凝土强度等级高一级的微膨胀混凝土浇筑，振捣密实后养护≥14d，确保接缝处无开裂、渗漏问题。
