下面我将通过一个具体的实例来详细拆解和展示实验研究的技术路线，并附上通用模板和绘制技巧。
（图片来源网络，侵删）
实例：探究“XX植物提取物”对“高脂饮食诱导的小鼠非酒精性脂肪肝”的干预作用及其机制研究
这个研究选题非常典型，包含了动物模型构建、药物干预、表型分析、分子机制探索等多个层面,能很好地展示技术路线的完整性和逻辑性。
研究背景与科学问题
- 背景： 非酒精性脂肪肝是全球性的健康问题，与不良饮食习惯（如高脂饮食）密切相关，目前缺乏特效治疗药物，植物来源的多酚、黄酮类化合物因其抗炎、抗氧化等活性,成为潜在的治疗候选物。
- 科学问题： “XX植物提取物”（从绿茶中提取的茶多酚）是否能够改善高脂饮食诱导的小鼠脂肪肝？如果有效，其背后的分子机制是什么？是通过调节AMPK/SIRT1信号通路来实现的吗？
技术路线图（分步详解）
我们将整个研究流程分解为四个核心阶段：实验准备；2. 模型建立与干预；3. 表型与机制检测；4. 数据分析与结论。
总览流程图：
graph TD
A[第一阶段: 实验准备] --> B{第二阶段: 模型建立与干预};
B --> C{第三阶段: 表型与机制检测};
C --> D[第四阶段: 数据分析与结论];
subgraph 第一阶段: 实验准备
A1[文献调研与方案设计]
A2[试剂与仪器准备]
A3[XX植物提取物的制备与纯化]
A4[动物伦理审查与SPF级小鼠购入/适应饲养]
end
subgraph 第二阶段: 模型建立与干预
B1[小鼠随机分组: <br/>- 正常对照组 (NC, 普通饲料) <br/>- 高脂模型组 (HFD, 高脂饲料) <br/>- HFD + 低剂量XX提取物组 (HFD+L) <br/>- HFD + 高剂量XX提取物组 (HFD+H) <br/>- 阳性对照组 (HFD+PC, 如二甲双胍)]
B2[模型构建: <br/>- NC组喂普通饲料 <br/>- HFD/干预组喂高脂饲料, 造模12周]
B3[药物干预: <br/>- 从第13周开始 <br/>- NC/HFD组灌胃等量溶剂 <br/>- HFD+L/HFD+H组灌胃不同剂量XX提取物 <br/>- HFD+PC组灌胃阳性药物 <br/>- 持续干预4周]
end
subgraph 第三阶段: 表型与机制检测
C1[样本采集: <br/>- 实验结束, 禁食12h <br/>- 称量体重、肝脏重量 <br/>- 眼眶取血 <br/>- 处死小鼠, 取肝脏组织]
C2[一般表型分析: <br/>- 计算肝脏指数 (肝重/体重) <br/>- 血清生化指标检测 (ELISA试剂盒): <br/> * ALT, AST (肝损伤) <br/> * TC, TG, LDL-C, HDL-C (血脂) <br/>- 肝脏组织病理学检测: <br/> * HE染色 (观察脂肪变性和炎症) <br/> * Oil Red O染色 (观察脂滴沉积)]
C3[分子机制探索: <br/>- Western Blot检测肝脏组织中关键蛋白表达: <br/> * p-AMPK/AMPK, SIRT1, PGC-1α (目标通路) <br/> * SREBP-1c, FAS (脂合成相关) <br/> * CPT-1α (脂肪酸氧化相关) <br/>- qRT-PCR检测相关基因mRNA表达: <br/> * 与上述蛋白对应的基因]
end
subgraph 第四阶段: 数据分析与结论
D1[数据整理与统计: <br/>- 使用GraphPad Prism等软件 <br/>- 数据以均值±标准差 (Mean±SD) 表示 <br/>- 多组间比较采用单因素方差分析 <br/>- P<0.05认为有统计学差异]
D2[结果分析与讨论: <br/>- 综合所有数据, 分析XX提取物的干预效果 <br/>- 绘制通路图, 阐释其作用机制 <br/>- 与前人研究对比, 提出新见解]
D3[得出结论: <br/>- XX植物提取物能有效改善NAFLD <br/>- 其机制可能与激活AMPK/SIRT1信号通路, 抑制脂质合成、促进脂肪酸氧化有关]
end
技术路线各阶段详解
第一阶段：实验准备
（图片来源网络，侵删）
- 目的： 为整个实验打下坚实基础,确保所有资源和技术条件就绪。
- 文献调研： 查阅关于NAFLD、XX植物活性成分、AMPK/SIRT1通路的所有最新和经典文献,明确研究现状和空白点。
- 方案设计： 基于文献，设计详细的实验方案，包括动物数量（需进行统计学计算）、分组依据、给药剂量（参考文献或预实验）、时间安排等。
- 试剂准备： 购买高脂饲料、XX提取物、ELISA试剂盒、抗体、引物、染色试剂等。
- 仪器准备： 检验并校准电子天平、离心机、酶标仪、PCR仪、凝胶成像系统、显微镜等。
- 动物准备： 向动物伦理委员会提交申请，获得批准后，购入SPF级C57BL/6J雄性小鼠,在动物房进行1周的环境适应。
第二阶段：模型建立与干预
- 目的： 建立稳定可靠的疾病模型,并对实验组进行特异性干预。
- 关键点：
- 随机化分组： 这是保证实验结果可靠性的前提,需使用随机数字表法进行分组。
- 模型验证： 在干预前（第12周末），可随机处死部分小鼠，确认高脂饮食已成功诱导出脂肪肝（通过肝脏外观、体重、血脂等初步判断）。
- 干预方案： 明确干预的开始时间、持续时间和给药途径（灌胃是常用方法）。
第三阶段：表型与机制检测
- 目的： 从宏观到微观，全面评估干预效果,并深入探索其作用机制。
- 层次性：
- 宏观表型： 体重、肝重、血清生化指标,反映整体健康状况和器官功能。
- 组织病理学： 通过染色，直观地看到肝脏内部的脂肪变性和炎症程度，是“金标准”。
- 分子机制： 这是研究的深度所在，从基因（mRNA）→ 蛋白质两个层面，验证我们提出的科学假说（AMPK/SIRT1通路）,选择的关键分子必须有充分的文献支持。
第四阶段：数据分析与结论
- 目的： 将零散的实验数据转化为有意义的科学结论。
- 科学性：
- 统计方法： 选用正确的统计学方法至关重要，多组间比较通常用ANOVA，两组间比较用t-test。
- 结果呈现： 图表是最佳呈现方式，柱状图用于比较组间差异，折线图用于展示趋势，Western Blot和qRT-PCR结果常用条带图和相对定量图。
- 结论与讨论： 结论必须基于实验数据，不能夸大，讨论部分需要将本研究结果与已有研究联系起来，解释其科学意义,并诚实地指出研究的局限性。

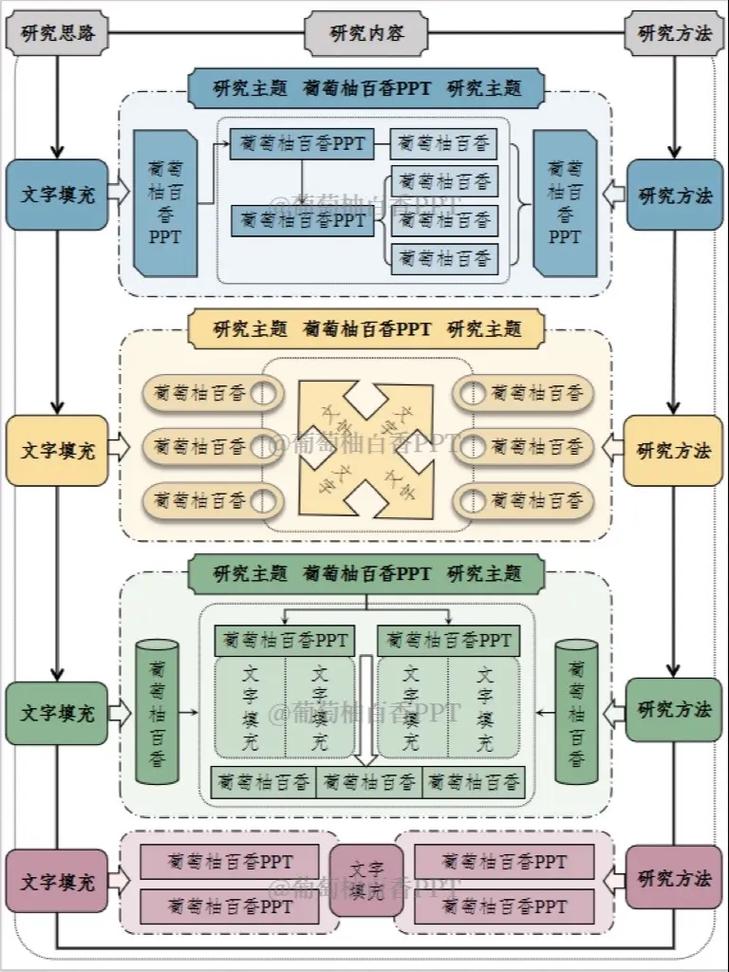

通用技术路线模板
你可以根据你的具体研究,填充以下模板：
（图片来源网络，侵删）
graph TD
A[第一阶段: 准备与设计] --> B{第二阶段: 实验执行/模型构建};
B --> C{第三阶段: 数据采集与分析};
C --> D[第四阶段: 结果总结与成果产出];
subgraph 第一阶段: 准备与设计
A1[文献调研与科学假说提出]
A2[研究目标与内容明确]
A3[技术路线图设计]
A4[实验材料、试剂、仪器准备]
A5[伦理审查与许可申请]
end
subgraph 第二阶段: 实验执行/模型构建
B1[样本/模型获取与分组 <br/> (随机化、设置对照)]
B2[实验处理/干预施加 <br/> (给药、刺激、基因编辑等)]
B3[实验过程监控与记录]
end
subgraph 第三阶段: 数据采集与分析
C1[指标1检测 <br/> (如: 行为学测试、生理指标测量)]
C2[指标2检测 <br/> (如: 形态学观察、生化分析)]
C3[指标3检测 <br/> (如: 分子生物学实验: WB, PCR, IHC)]
C4[数据整理与统计分析 <br/> (软件: Excel, SPSS, GraphPad Prism)]
end
subgraph 第四阶段: 结果总结与成果产出
D1[结果可视化 <br/> (图表制作)]
D2[结果解读与讨论 <br/> (与假说对比、与文献对话)]
D3[得出结论]
D4[成果产出 <br/> (撰写论文、申请专利、学术报告)]
end
绘制技术路线图的技巧
- 逻辑清晰： 严格按照“提出问题→解决问题→得出结论”的逻辑顺序设计步骤。
- 要素齐全： 包含研究目标、主要方法、技术手段、检测指标、预期结果等核心要素。
- 层次分明： 使用不同的模块或颜色来区分实验的不同阶段,让路线图一目了然。
- 语言精炼： 使用关键词和短语，避免大段文字。“WB检测”比“通过蛋白质印迹技术检测蛋白表达水平”更简洁。
- 工具推荐：
- 手绘/白板： 适合快速构思和小组讨论。
- PPT/Word： 使用SmartArt或形状工具,方便整合到研究计划书中。
- 专业绘图软件：
- Mermaid (如上所示)： 代码绘图，非常适合在Markdown文档中使用，逻辑清晰,易于修改。
- Microsoft Visio / Draw.io： 功能强大，模板丰富,是绘制专业流程图的首选。
- Origin / GraphPad Prism： 更侧重于科学数据绘图,但也可以绘制简单的流程图。
希望这个详细的实例和模板能帮助你清晰地规划和展示你的实验研究技术路线！
