化工设计类论文研究方法的总体框架
化工设计类论文的本质是“解决一个具体的化工问题”,其研究方法可以概括为以下四大阶段：

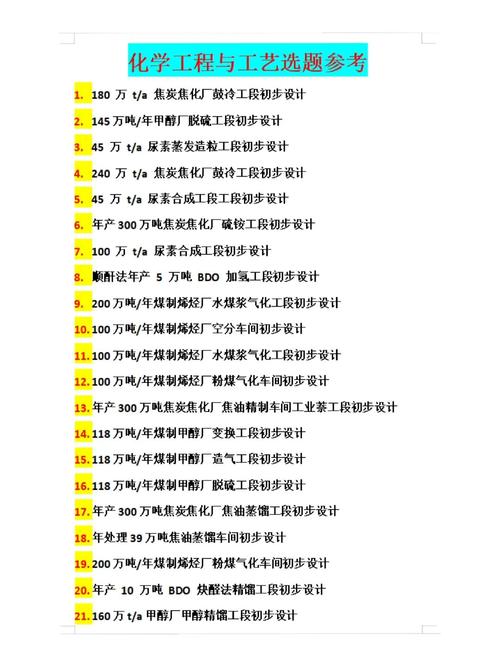

（图片来源网络，侵删）
- 前期调研与基础研究
- 核心工艺设计与计算
- 辅助设计与系统集成
- 技术经济评价与优化
这四个阶段环环相扣,构成了一个从概念到最终可行方案的完整设计流程。
第一阶段：前期调研与基础研究
这是设计的起点，目标是明确问题、收集数据、确定设计边界。
文献综述
- 目的：了解国内外相关技术的研究现状、发展趋势、关键技术瓶颈和已有解决方案。
- 方法：
- 关键词检索：在知网、Web of Science、SciFinder、Engineering Village等数据库中，检索与你的设计主题（如“新型膜分离技术”、“XX废水处理”、“XX催化剂制备”）相关的文献。
- 分类整理：将文献按技术路线、原料、产品、工艺特点等进行分类。
- 对比分析：总结不同方案的优缺点,找出本设计的创新点和切入点。
- 产出：一篇详尽的文献综述,为后续的工艺选择提供理论依据。
市场与可行性分析
- 目的：论证项目是否具有市场价值和经济可行性。
- 方法：
- 市场调研：分析目标产品的市场需求、价格趋势、主要竞争对手、潜在客户等。
- 政策法规分析：研究相关的环保法规、安全生产法规、产业政策等,确保设计方案的合规性。
- 初步可行性评估：从技术、经济、政策三个维度,初步判断项目是否值得投入进行详细设计。
- 产出：一份市场分析报告和可行性分析结论,作为项目立项的依据。
基础数据收集
- 目的：为后续的工艺计算和设备选型提供必要的基础数据。
- 方法：
- 物性数据：查找或估算原料、中间产物、产品的物理化学性质（如密度、粘度、沸点、蒸汽压、热容、反应热等），数据来源包括手册（如《化学工程手册》）、Aspen Plus等物性数据库、文献或实验测定。
- 反应动力学数据：如果涉及反应器设计，需要获取反应速率方程、活化能、反应级数等动力学参数。
- 热力学数据：获取反应热、相平衡数据（如气液平衡VLE）等。
- 产出：一份包含所有关键物性和反应数据的基础数据表。
第二阶段：核心工艺设计与计算
这是论文最核心、工作量最大的部分,是将概念转化为具体工艺流程的过程。
工艺路线选择与确定
- 目的：选择一条技术上先进、经济上合理、环境友好的生产路线。
- 方法：
- 方案对比：基于文献综述和市场分析，提出2-3种可行的工艺路线（如A路线：传统精馏；B路线：萃取精馏；C路线：吸附分离）。
- 多目标决策：从原料成本、产品收率、能耗、环保性、设备投资等多个维度对方案进行综合评价和打分,最终确定最优工艺路线。
- 产出：确定最终的工艺流程图,并说明选择理由。
工艺流程模拟
- 目的：利用专业软件对整个工艺流程进行物料衡算和能量衡算，获得各物流的流量、组成、温度、压力以及各单元设备的能耗等精确数据。
- 方法：
- 选择模拟软件：Aspen Plus是化工设计领域的黄金标准，Pro/II、ChemCAD等也是常用工具。
- 建立流程：在软件中绘制PFD图，选择合适的物性方法（如NRTL, RK-SOAVE等）。
- 单元模块化模拟：使用精馏、换热、反应、泵、压缩机等模块搭建流程。
- 收敛计算：调整参数，使整个流程达到收敛，获得稳定、可靠的模拟结果。
- 产出：物料平衡表 和 能量平衡表,这是后续所有设计的基础。
反应器设计
- 目的：确定反应器的类型、尺寸和操作条件。
- 方法：
- 反应器选型：根据反应特点（如是否需要催化剂、是放热还是吸热、反应相态）选择合适的反应器类型（如釜式反应器、固定床反应器、流化床反应器等）。
- 设计计算：基于物料衡算和反应动力学方程，计算反应器的体积、催化剂用量、传热面积等关键参数，对于复杂反应,可能需要建立数学模型进行计算。
- 产出：反应器的详细设计图纸和设计说明书。
分离单元设备设计
- 目的：设计精馏塔、吸收塔、萃取塔等分离设备。
- 方法：
- 精馏塔设计：通过模拟得到理论板数、回流比、进料位置等，然后使用FUG法（Fenske-Underwood-Gilliland）或严格计算法进行校核，计算塔径、塔高、塔板/填料类型及尺寸。
- 其他分离设备：同样基于模拟结果，进行吸收塔、萃取塔等的设计计算。
- 产出：各分离设备的详细设计图纸、主要尺寸和操作参数。
热集成与公用工程
- 目的：通过优化换热网络，最大限度地回收和利用能量,降低能耗。
- 方法：
- 夹点技术：使用夹点分析确定换热网络的热回收极限,识别夹点温度。
- 换热网络设计：根据夹点分析结果，设计或优化换热网络，确定加热器、冷却器、换热器的负荷和选型。
- 公用工程确定：根据全流程的能量需求，确定蒸汽、冷却水、电等公用工程的规格和消耗量。
- 产出：优化的换热网络图和公用工程消耗清单。
第三阶段：辅助设计与系统集成
管道及仪表流程图 设计
- 目的：详细表示工厂的管道走向、阀门、仪表、控制逻辑和安全系统。
- 方法：
- 在PFD图的基础上，补充所有管道的管径、材质，添加阀门、仪表（温度计、压力表、流量计、控制阀等）的符号和编号。
- 标注控制回路和安全联锁逻辑。
- 产出：详细的P&ID图,是工厂施工和操作的最终依据。
厂区布置与设备布置
- 目的：合理规划工厂内各车间的位置和设备的空间布局。
- 方法：
- 总图规划：考虑风向、安全距离、物流运输、未来发展等因素，规划厂区功能分区（生产区、储罐区、办公区、环保区等）。
- 设备布置：根据工艺流程和操作要求，在车间内进行设备定位，考虑设备间距、检修空间、管道布置的顺畅性。
- 产出：厂区总平面布置图和车间设备布置图。
自动化与控制方案
- 目的：设计工厂的自动控制系统，确保生产过程的安全、稳定和高效。
- 方法：
- 确定关键控制点,设计控制回路。
- 选择合适的控制策略（如前馈-反馈控制、串级控制）。
- 提出DCS（集散控制系统）或PLC（可编程逻辑控制器）的配置方案。
- 产出：自动化控制方案说明和仪表清单。
第四阶段：技术经济评价与优化
投资估算
- 目的：估算建设工厂所需的固定投资和流动资金。
- 方法：
- 设备购置费：根据设备型号和规格,查询市场价格或使用估算指标。
- 安装工程费：按设备购置费的一定比例估算。
- 其他费用：包括土地、土建、设计、管理费等。
- 流动资金：按运营成本的百分比估算。
- 产出：详细的投资估算表。
成本分析
- 目的：计算产品的生产成本。
- 方法：
- 可变成本：原料、公用工程（水、电、汽）消耗。
- 固定成本：人工、设备折旧、维修、管理费用等。
- 产出：单位产品的成本分析表。
经济效益评价
- 目的：评估项目的盈利能力和抗风险能力。
- 方法：
- 财务报表：编制利润表、现金流量表。
- 关键经济指标：
- 投资回收期：收回全部投资所需的时间。
- 净现值：考虑资金时间价值后的项目净收益。
- 内部收益率：项目的实际年化收益率。
- 产出：项目经济效益评价报告,给出项目是否可行的最终结论。
环境影响评价与安全分析
- 目的：评估项目对环境的影响和潜在的安全风险。
- 方法：
- 三废分析：计算废气、废水、废渣的产生量和成分,提出处理方案。
- HAZOP分析：对工艺流程进行危险与可操作性分析,识别潜在的危险场景并提出预防措施。
- 风险评估：对重大危险源进行风险等级划分。
- 产出：环境影响报告和安全分析报告。
总结与撰写建议
在撰写论文时，研究方法章节应清晰地展现上述流程,但要注意：

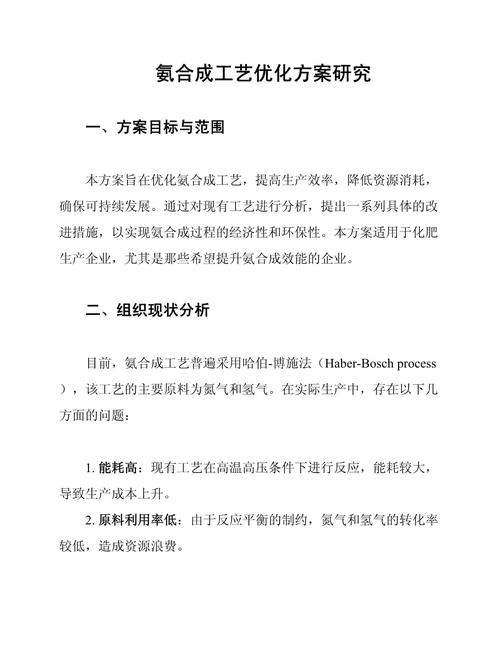

（图片来源网络，侵删）
- 逻辑清晰：按照上述四大阶段的顺序组织内容,每一阶段内部也要有清晰的逻辑层次。
- 图文并茂：大量使用流程图（PFD, P&ID）、布置图、数据表格来辅助说明,文字描述要简洁。
- 突出重点：对于你设计中的创新点（如新工艺、新设备、新控制策略）,要详细阐述其设计思路和计算过程。
- 数据支撑：所有设计结果都必须有数据支撑，引用文献、手册或软件计算结果作为依据。
- 软件应用：明确指出你所使用的模拟软件（如Aspen Plus V11）及其在计算中扮演的角色,这是化工设计论文专业性的体现。
遵循这套系统化的研究方法，你的化工设计类论文将结构完整、内容充实、论证有力,能够充分展示你的专业能力和设计水平。
