对混凝土裂缝研究的认识

混凝土裂缝是混凝土结构中普遍存在且不可避免的现象，它既是混凝土材料的一种固有缺陷，也是反映结构工作状态、承载能力和耐久性的“晴雨表”，对混凝土裂缝的研究，本质上是对混凝土材料行为、结构性能和服役安全的深入探索。

重新认识裂缝：并非都是“敌人”

必须破除“混凝土绝对不能有裂缝”的迷思，根据其成因、形态和危害程度,裂缝可以分为两大类：

1. 有害裂缝:

   • 定义： 超过一定宽度、深度，或处于关键部位（如受拉区、节点处），可能影响结构安全、耐久性和使用功能的裂缝。
   • 危害：
     • 降低承载力： 裂缝削弱了构件的有效截面,尤其在受拉和受弯区域。
     • 侵蚀钢筋： 裂缝为水分、氧气、氯离子等有害介质提供了侵入通道，导致钢筋锈蚀，锈蚀膨胀又会进一步加剧裂缝，形成恶性循环,最终导致结构耐久性失效。
     • 影响使用功能： 如水池、隧道等结构的渗漏,影响正常使用。
     • 引发脆性破坏： 在某些情况下，裂缝的扩展可能导致结构发生突然的、灾难性的脆性破坏。

2. 无害裂缝:

   • 定义： 宽度微小（通常在规范允许范围内，如0.2-0.3mm）、深度较浅、分布均匀且稳定的裂缝。
   • 成因： 主要由混凝土在硬化过程中的塑性收缩、干燥收缩、温度变化等非荷载因素引起。
   • 积极作用： 有时，微裂缝的存在可以释放混凝土内部的部分应力，反而可能避免在局部产生更大的集中裂缝，在某些现代混凝土技术（如纤维混凝土）中，微裂缝的稳定扩展是材料能量吸收、实现增韧机制的一部分。

核心观点： 研究的焦点不是完全消除裂缝，而是控制裂缝的发生、发展，并确保裂缝在无害的范围内，或者将有害裂缝的风险降至最低。

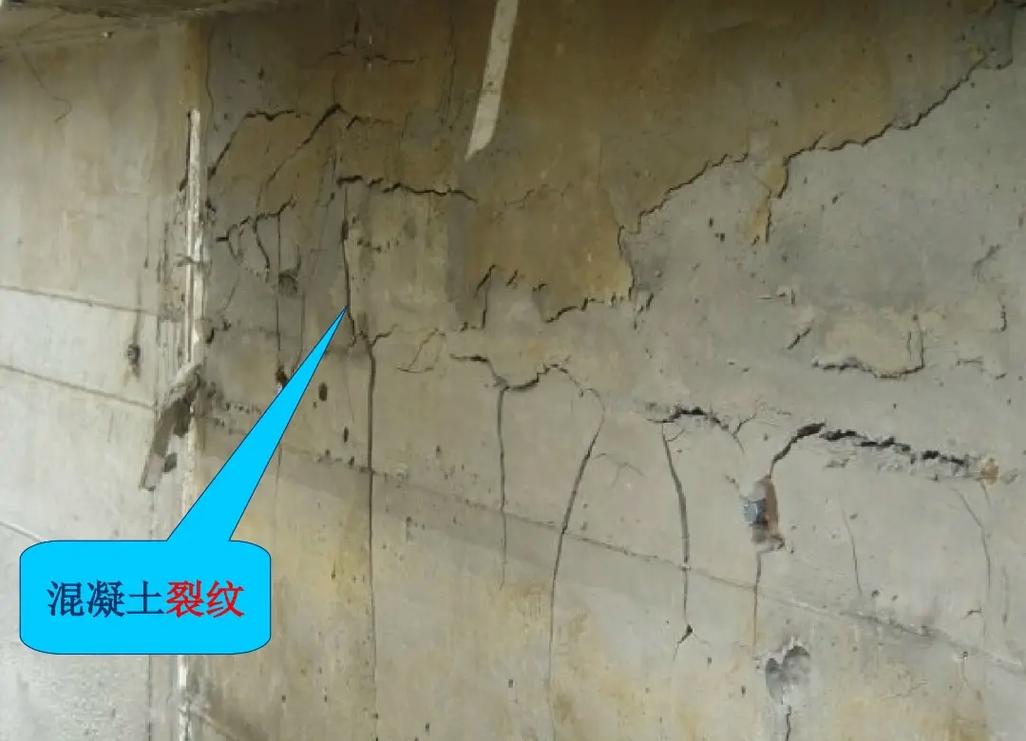

裂缝成因的深度剖析

裂缝的成因极其复杂，但可以归纳为两大类：非荷载裂缝和荷载裂缝。

1. 非荷载裂缝（最主要、最常见的类型）：

   • 塑性收缩裂缝： 发生在混凝土浇筑后初凝前，此时混凝土表面水分蒸发速度远大于内部泌水速度，表面产生拉应力，当超过其抗拉强度时，就会出现不规则的、类似“地图”的表面裂缝。
   • 干燥收缩裂缝： 发生在混凝土硬化后，水泥凝胶体中的凝胶水蒸发，引起胶体颗粒收缩，受到内部或外部约束时产生拉应力，导致开裂,这是混凝土长期体积变化的主要形式。
   • 温度裂缝： 水泥水化反应产生大量水化热，导致混凝土内部温度急剧升高，而表面散热快，形成内外温差，产生温度应力，当外部温度骤降（如寒潮）时,也会导致表面开裂。
   • 碱-骨料反应： 水泥中的碱与骨料中的活性二氧化硅发生化学反应，生成碱-硅酸凝胶，吸水膨胀，产生膨胀应力，导致混凝土开裂，这种破坏具有“持续性和不可逆性”。
   • 钢筋锈蚀膨胀裂缝： 这是典型的次生裂缝，由于混凝土碳化或氯离子侵蚀，导致钢筋钝化膜破坏而锈蚀，锈蚀产物的体积（Fe₂O₃）是钢筋体积的数倍，产生巨大的膨胀应力,将混凝土撑裂。

2. 荷载裂缝：

   • 直接应力裂缝： 结构在荷载（静载、动载、冲击荷载）作用下，局部应力超过混凝土的实际抗拉强度所致,这类裂缝的走向与主应力方向垂直。
   • 次生应力裂缝： 由结构变形（如地基不均匀沉降、支座沉降、温度变形等）受到外部约束而产生，也称“变形裂缝”。

裂缝控制：从“被动修补”到“主动预防”

裂缝控制是一个系统工程，贯穿于结构设计、材料选择、施工和运维全过程。

1. 设计阶段：

   • 合理设计： 进行正确的荷载计算和内力分析，配置足够的钢筋，尤其是控制裂缝的构造钢筋（如分布筋、腰筋、温度筋）。
   • 设置后浇带/膨胀加强带： 利用“抗”与“放”的原则，通过设置后浇带释放早期收缩应力，或使用补偿收缩混凝土（掺膨胀剂）来抵消收缩。
   • 优化结构方案： 尽量减少结构对温度、收缩变形的约束。

2. 材料阶段：

   • 优化混凝土配合比： 使用低水化热水泥、降低水胶比、掺加矿物掺合料（粉煤灰、矿渣）以减少水化热和改善工作性。
   • 使用纤维增强材料： 在混凝土中掺入聚丙烯纤维、钢纤维、玄武岩纤维等，可以有效抑制塑性收缩裂缝的开展,并提高混凝土的韧性。
   • 使用膨胀剂： 配制补偿收缩混凝土，在混凝土中建立一定的预压应力,以抵消部分收缩拉应力。

3. 施工阶段：

   • 精细化施工： 这是裂缝控制最关键的环节，包括：严格控制原材料质量、精确控制配合比、充分振捣以避免孔洞、及时养护（覆盖、洒水、养护剂）以防止水分过快蒸发、控制入模温度、合理分层分块浇筑等。
   • 加强养护： 养护是防止塑性收缩和干燥收缩裂缝最有效、最经济的方法。

4. 运维阶段：

   • 定期检测与评估： 建立裂缝监测档案，定期检查裂缝的宽度、长度、深度和发展趋势。
   • 及时修复： 对有害裂缝进行及时处理，防止其进一步恶化，修复方法包括表面封闭法、压力注浆法、开槽填补法等。

研究前沿与发展趋势

随着科技的进步,混凝土裂缝研究也在不断深化和拓展。

1. 智能化监测技术：

   • 光纤传感技术： 将光纤传感器埋入混凝土中，实现对裂缝的分布式、长期、实时监测，精度高,抗电磁干扰。
   • 压电传感器： 利用压电材料的特性，既可以主动发射超声波检测裂缝，也可以被动监测结构内部的应力波,判断裂缝活动。
   • 图像识别与无人机巡检： 利用高清摄像头和无人机，结合AI图像识别算法，自动识别和量化裂缝信息，效率高，适用于大型桥梁、大坝等结构的健康监测。

2. 自愈合混凝土：

   • 这是裂缝研究的“圣杯”，通过在混凝土中内置修复剂（如微胶囊、玻璃纤维、细菌等），当裂缝产生时，修复剂被触发，自动填充裂缝，实现“伤口愈合”。
   • 胶囊型： 裂缝刺破胶囊,释放修复剂。
   • 管型： 裂缝破坏纤维管,修复剂流出。
   • 细菌型： 裂缝激活休眠细菌,细菌代谢产生碳酸钙等物质填充裂缝。
   • 虽然目前大多处于实验室阶段，但为未来实现“免维护”结构提供了可能。

3. 数值模拟与数字孪生：

   • 利用有限元法、离散元法等数值模拟技术，精确预测混凝土在复杂条件下的裂缝萌生、扩展路径和全过程行为。
   • 数字孪生： 为实体结构建立一个高保真的虚拟模型，通过实时数据（如传感器数据、环境数据）驱动模型运行，实现对结构状态、裂缝发展的实时预测、预警和优化决策。

4. 多尺度与多场耦合研究：

   • 从微观（水泥水化、界面过渡区）、细观（骨料、砂浆、裂缝）到宏观（构件、结构）等多个尺度,研究裂缝的演化规律。
   • 考虑温度场、湿度场、化学场（离子侵蚀）和力学场的耦合作用,更真实地模拟混凝土在实际环境中的劣化过程。

对混凝土裂缝的认识，是一个从“恐惧”到“理解”，从“被动接受”到“主动控制”的演进过程，它早已不是简单的修补问题，而是融合了材料科学、结构工程、信息技术和智能控制的综合性学科。

未来的研究将更加注重全生命周期的理念，即从材料设计开始，贯穿结构建造、服役直至拆除的全过程，实现对裂缝的精准预测、智能监控和主动控制，最终目标是让混凝土结构更安全、更耐久、更智能,更好地服务于人类社会。
