at89c51是一款经典的8位单片机，由美国atmel公司（现已被microchip收购）推出，基于intel的8051内核，广泛应用于嵌入式系统、工业控制、消费电子等领域，其低功耗、高性价比、丰富的外设接口和成熟的开发生态，使其成为学习和应用单片机的入门首选之一，以下将从硬件特性、指令系统、开发工具、应用场景及参考文献等方面详细介绍at89c51。
硬件特性
at89c51采用40引脚dip封装或44引脚plcc/qfp封装,主要硬件参数包括：
- cpu内核：8位8051架构，时钟频率0-33mhz（典型值12mhz），支持12个时钟周期 per 机器周期。
- 存储器：4kb flash存储器（用于程序存储，可重复擦写1000次）、128b sram（数据存储）、128b eeprom（部分型号支持，用于数据持久化存储）。
- i/o端口：4组8位i/o口（p0、p1、p2、p3），其中p0口为开漏输出，需外接上拉电阻；p3口具有第二功能（如串口通信、外部中断等）。
- 定时器/计数器：2个16位定时器/计数器（t0、t1）,支持4种工作模式。
- 中断系统：5个中断源（2个外部中断、2个定时器中断、1个串口中断）,支持2个中断优先级。
- 串行通信：全双工uart，支持rs-232标准通信,可通过max232芯片实现电平转换。
- 电源管理：支持空闲模式和掉电模式，降低功耗；工作电压5v（±0.5v）。
指令系统
at89c51的指令系统包含111条指令,分为五大类：
- 数据传送指令（mov、movx、moxc等），用于寄存器、ram、flash之间的数据传输。
- 算术运算指令（add、subb、mul、div等），支持8位加减乘除及十进制调整（da指令）。
- 逻辑运算指令（anl、orl、xrl、cpl等），实现与、或、异或、取反等操作。
- 控制转移指令（ajmp、ljmp、sjmp、call、ret等），包括无条件跳转、子程序调用及条件转移。
- 位操作指令（setb、clr、cpl、anl c等），针对acc的每一位进行操作,适合位控场景。
指令执行时间为1-4个机器周期，12mhz时钟下多数指令为1μs,实时性满足一般控制需求。
开发工具与流程
at89c51的开发工具包括硬件和软件两部分：

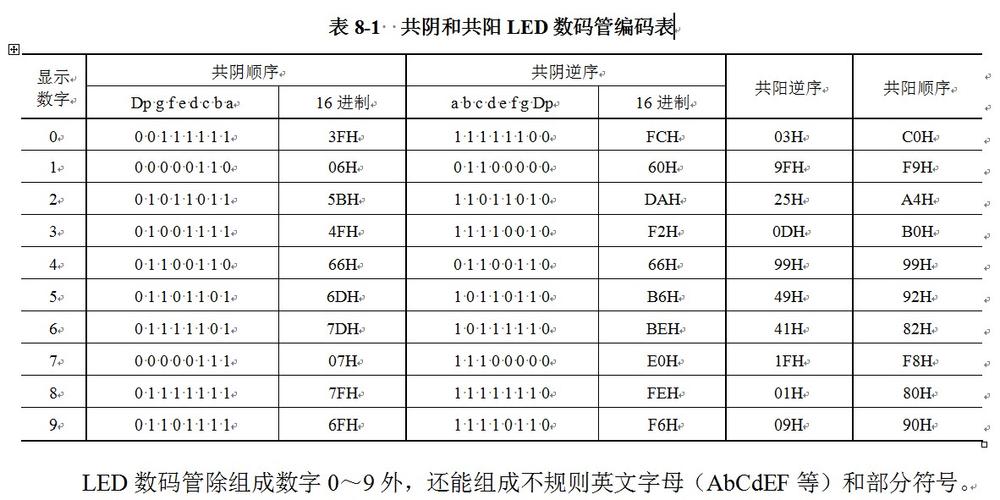

- 硬件工具：编程器（如atmel isp、usbasp）用于烧录程序；仿真器（如keil ulink）用于实时调试；开发板（含led、按键、数码管等外设模块）用于原型验证。
- 软件工具：
- 汇编器：asm51或keil a51,将汇编代码转换为机器码。
- 编译器：keil c51（支持c语言编程，效率略低于汇编但开发效率高）。
- 仿真环境：keil μvision（集成开发环境，支持代码编辑、编译、调试）。
- 烧录软件：progisp或atmel flip,将hex文件写入flash。
开发流程通常为：需求分析→电路设计→代码编写（c或汇编）→编译→烧录→硬件调试→优化。
应用场景
at89c51凭借其稳定性和易用性,在多个领域有广泛应用：

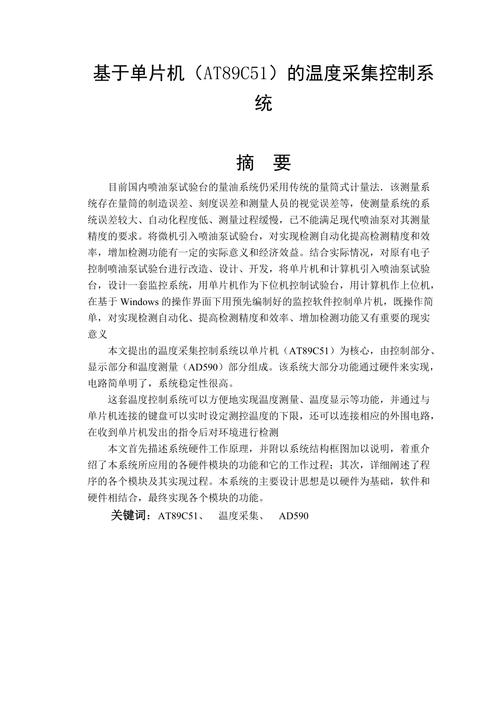

- 工业控制：如电机驱动、温度控制系统、plc替代方案等。
- 消费电子：电子玩具、遥控器、计算器、电子秤等。
- 仪器仪表：数字万用表、频率计、数据采集器等。
- 汽车电子：简单的车灯控制、传感器信号采集。
- 教学实验：高校嵌入式系统课程、电子竞赛项目（如智能车、环境监测）。
参考文献列表
以下为at89c51相关的权威参考文献，涵盖技术手册、应用指南及理论书籍：
-
atmel at89c51 datasheet
atmel公司官方数据手册，详细描述了芯片的电气特性、引脚定义、指令集及工作模式,是硬件设计和底层开发的核心参考资料。
（图片来源网络，侵删） -
《the 8051 microcontroller and embedded systems》by muhammad ali mazidi
系统介绍8051架构、汇编语言编程及接口技术，包含大量实例代码,适合初学者和进阶开发者。 -
《at89c51单片机原理与应用》张毅刚
国内经典教材，结合中文案例讲解硬件设计、c51编程及项目开发,适合高校教学和自学。 -
keil c51 user’s guide
keil软件官方手册，详述c51编译器的语法扩展、内存优化及调试技巧,是c语言开发的重要参考。 -
《单片机c语言程序设计实训100例》——基于at89c51》

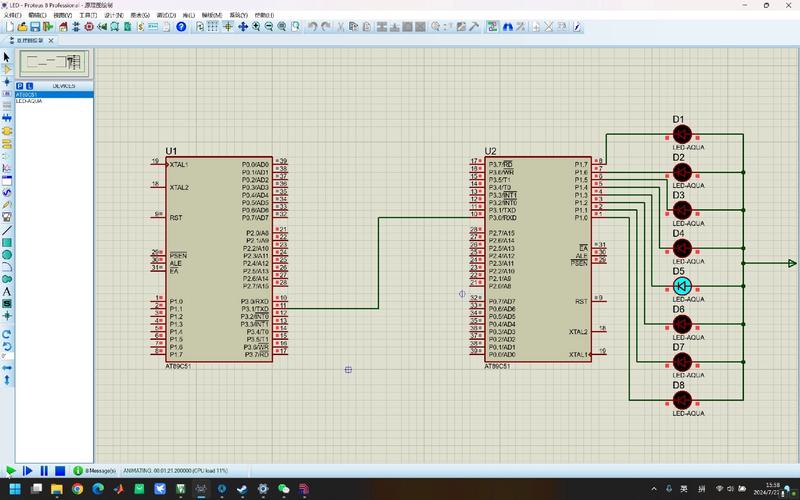

提供100个实际项目案例（如led流水灯、串口通信、ad转换等）,涵盖基础到高级应用场景。 -
《embedded systems: introduction to arm cortex-m microcontrollers》by yiu joseph
虽以arm cortex-m为主，但其中关于嵌入式系统设计方法论（如实时性、低功耗设计）对at89c51项目具有参考价值。 -
ieee paper: "low-power design techniques for 8051-based embedded systems"
学术论文，探讨at89c51的功耗优化策略，如时钟门控、外设电源管理等,适合深入研究硬件优化。
相关问答FAQs
q1: at89c51与at89c52的主要区别是什么？
a1: at89c52是at89c51的增强版，核心区别在于：
- 存储器：at89c52内置8kb flash（vs 4kb）和256b sram（vs 128b）。
- 定时器：增加1个16位定时器/计数器（t2），支持捕获和重置功能。
- 中断：增加1个定时器中断（t2），共6个中断源。
- 串口：部分型号支持spi通信（at89c51仅uart）。
应用中，若程序较大或需更多定时器资源，可选择at89c52，否则两者兼容性良好,可直接替换。
q2: 如何解决at89c51的p0口驱动能力不足的问题？
a2: p0口为开漏输出，无内部上拉电阻，需外部电路增强驱动能力：
- 上拉电阻：在p0口与vcc之间接1kω~10kω排阻（如8个1kω电阻并联），确保输出高电平稳定。
- 驱动芯片：对于大电流负载（如继电器、电机），使用三极管（如s8050）或mos管（如irf5400）进行电流放大。
- 总线应用：作为数据/地址总线时，需外接上拉电阻并确保总线时序匹配，避免信号冲突。
通过上述方法，可满足多数场景下的i/o驱动需求。
