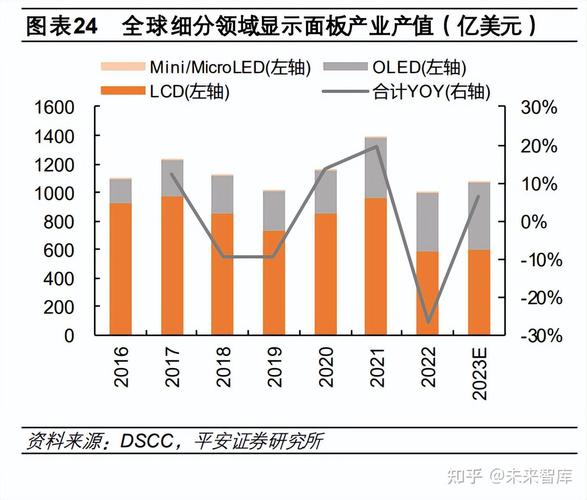

光电显示材料研究现状当前,光电显示材料作为信息显示技术的核心，其发展水平直接决定了显示器件的性能、成本及应用场景，随着5G、物联网、元宇宙等新兴技术的兴起，对显示材料的需求向着高分辨率、低功耗、柔性化、智能化方向快速演进，主流显示技术包括液晶显示（LCD）、有机发光二极管显示（OLED）、Mini/Micro LED显示、量子点显示（QLED）以及新兴的Micro-LED、电致变色显示等，不同技术路线的材料体系与研发重点各有侧重。
在LCD领域,材料研究主要集中在提升背光源性能与液晶分子响应速度，传统LCD依赖背光模组，量子点材料的应用显著提升了色域，目前Cd系量子点已实现商业化，但无镉量子点（如InP/ZnSe/ZnS核壳结构）因环保要求成为研究热点，其稳定性与发光效率持续优化，高分子稳定液晶（PSCT）等新型液晶材料通过降低驱动电压，推动了LCD在节能显示中的应用。
OLED材料则围绕提升发光效率、延长寿命与实现柔性化展开，小分子OLED材料以空穴传输材料（如NPB）、电子传输材料（如Alq3）及发光层材料（如红光Ir(piq)₃、绿光Ir(ppy)₃、蓝光FIrpic）为代表，目前蓝光材料的寿命与效率仍是瓶颈，高分子OLED（PLED）则通过共轭聚合物（如PPV、Super Yellow）实现溶液加工，柔性基底（如PI、PET）的研究推动了可折叠OLED的发展，近年来，热活化延迟荧光（TADF）材料作为无重金属发光材料，通过反系间窜越实现100%内量子效率，成为OLED领域的重要研究方向。
Mini/Micro LED显示被视为下一代显示技术的核心，其材料研究聚焦于巨量转移、芯片集成与驱动技术，GaN基LED外延材料通过MOCVD技术生长，蓝绿光芯片技术成熟，但红光Micro LED因材料缺陷导致效率较低，目前AlInGaP材料体系与外延工艺优化是重点，量子点色转换材料（如QD-CC）与Micro LED结合，可简化RGB三色芯片结构，降低巨量转移难度，成为混合显示技术的重要方向。

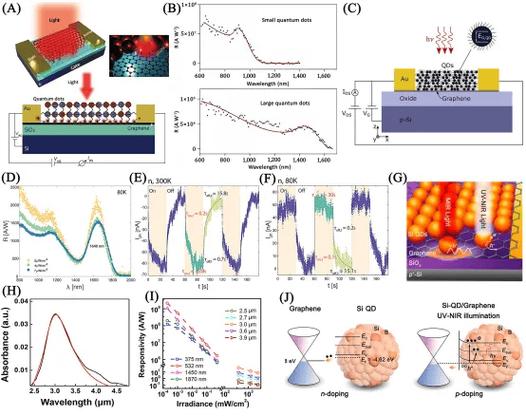

量子点显示材料除QLED应用外,还广泛用于LCD背光增强，钙钛矿量子点（如MAPbI₃）因其高发光效率与窄发射峰，在显示领域展现出潜力，但稳定性问题（如湿度、光照敏感性）尚未完全解决，界面修饰材料（如长链配体、无机壳层）与封装技术的进步，为提升钙钛矿量子点的环境稳定性提供了新思路。

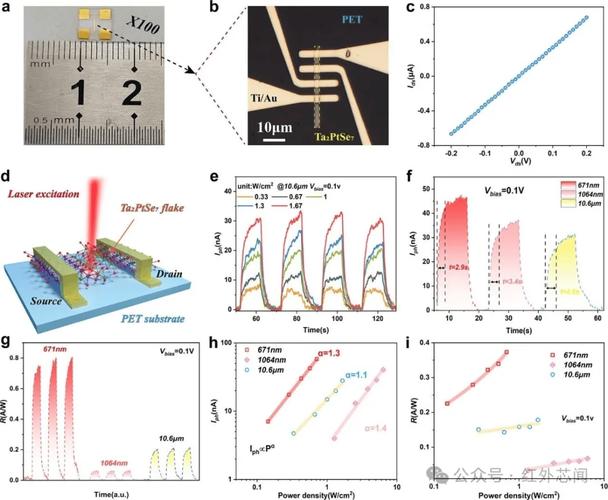

柔性显示材料方面,基底材料从玻璃转向聚酰亚胺（PI）、聚碳酸酯（PC）等柔性聚合物，透明导电材料则从ITO（氧化铟锡）转向银纳米线、石墨烯、金属网格等柔性电极材料，可拉伸电极材料（如导电聚合物复合水凝胶）的研究，为可拉伸显示器件的实现奠定了基础。
光电显示材料将向多功能集成方向发展,如具备传感、自修复、环境响应特性的智能显示材料，以及基于钙钛矿、量子点等新型材料的低成本、高性能显示技术，绿色环保与可持续性将成为材料研发的重要考量，推动无镉、无铅等有害元素的替代进程。
相关问答FAQs
Q1：当前OLED材料研发面临的最大挑战是什么？
A1：OLED材料研发的最大挑战在于蓝光材料的综合性能提升，蓝光OLED材料的寿命（尤其是T95）与发光效率仍低于红光和绿光材料，主要原因是蓝光材料的能隙较大，导致非辐射复合概率增加，蓝光材料的稳定性易受器件工作温度与电流密度影响，制约了其在高分辨率、高亮度显示中的应用，未来研究需通过新型分子设计（如热活化延迟荧光、磷光材料）与器件结构优化（如微腔结构、叠层器件）突破瓶颈。
Q2：Micro LED量产化的关键材料技术有哪些？
A2：Micro LED量产化的关键材料技术包括：①外延材料：高质量GaN基LED外延片的缺陷控制，提升红光Micro LED的发光效率；②转移材料：临时键合材料（如光刻胶、热释放胶）与巨量转移基板（如弹性印章）的优化，实现芯片的高精度、低损伤转移；③驱动材料：高密度、低功耗的TFT驱动阵列材料（如LTPS、Oxide TFT），以满足Micro LED的高集成度需求；④封装材料：高阻隔性封装膜（如Al₂O₃/SiNx复合薄膜）与散热材料（如石墨烯导热膜），保障器件的长期稳定性。
