第一部分：核心概念与 Simulink 优势
在开始之前,我们需要理解 Simulink 是什么以及为什么它如此强大。

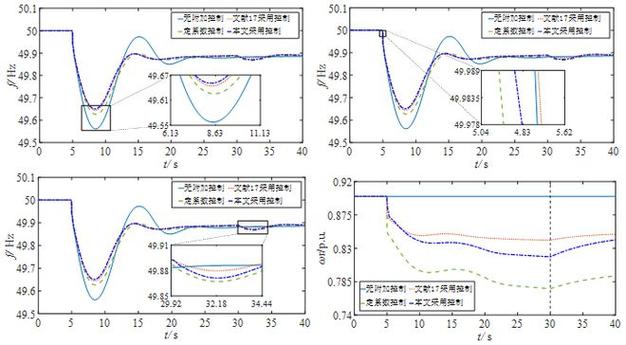

（图片来源网络，侵删）
什么是 Simulink？
Simulink 是 MathWorks 公司开发的 MATLAB 的重要组成部分，是一个基于模型的多域仿真和基于模型的设计环境，它提供了一个图形化界面，允许用户通过拖放“模块”（Blocks）来构建动态系统的方框图模型，并进行仿真分析。
- 多域仿真：可以同时处理连续时间系统（如电路、机械）、离散时间系统（如数字控制算法）、事件驱动系统（如状态机）以及它们的混合。
- 模块化：将复杂的系统分解为功能独立的模块，易于理解、修改和重用。
- 可视化：仿真过程和结果直观可见，便于调试和分析。
为什么选择 Simulink 进行仿真研究？
- 直观性：图形化的建模方式比编写复杂的微分方程或差分方程代码更直观，更贴近物理系统的结构。
- 高效性：内置了大量预定义的模块库（如信号源、连续/离散模块、数学运算、仪表盘等），极大简化了建模过程。
- 集成性：与 MATLAB 无缝集成，MATLAB 负责数值计算、脚本编写、数据分析和高级可视化，Simulink 负责系统建模和仿真，两者结合，功能强大。
- 验证与确认：支持模型在环、软件在环、硬件在环等测试流程，是现代工程开发（尤其是汽车、航空航天、工业控制领域）的标准工具。
- 丰富的工具箱：针对特定领域（如控制系统、通信系统、电力系统、FPGA 设计等）提供了专业工具箱，扩展了其应用范围。
第二部分：Simulink 仿真研究的通用流程
一个完整的 Simulink 仿真研究通常遵循以下步骤：
明确研究目标
这是最关键的一步,在打开 Simulink 之前，必须清晰地定义：
- 研究对象：你想要研究的是什么系统？（一个直流电机速度控制系统、一个通信系统的误码率、一个无人机的飞行轨迹）
- 研究目的：你希望通过仿真得到什么？（验证系统稳定性、分析系统动态响应、优化控制器参数、研究系统在不同参数下的性能）
- 性能指标：如何衡量系统的性能？（上升时间、超调量、调节时间、稳态误差、带宽、能耗等）
示例目标：设计一个 PID 控制器，使直流电机在 0.5 秒内达到设定速度，超调量不超过 10%。

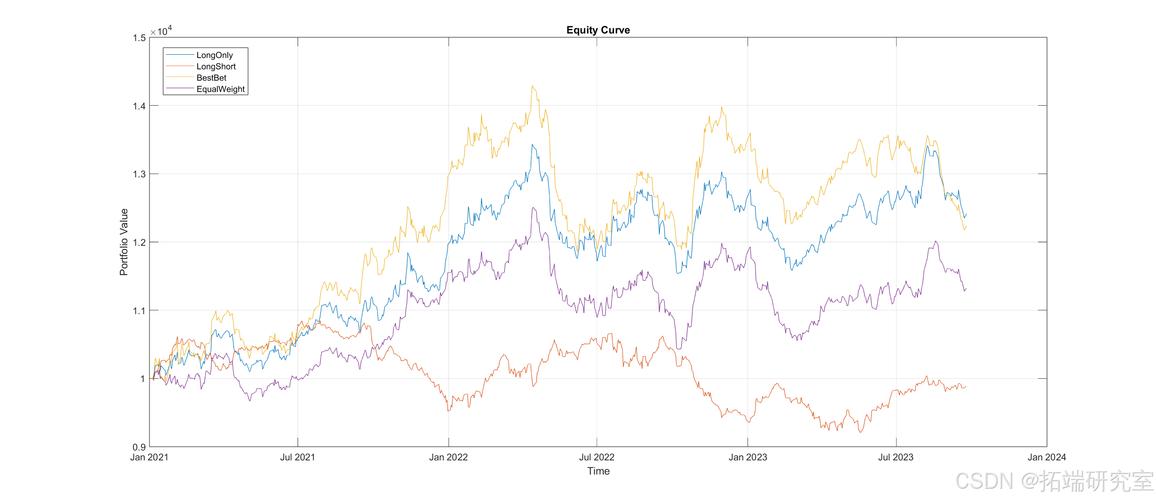

（图片来源网络，侵删）
建立数学模型
根据物理定律、控制理论或系统原理，建立系统的数学模型，这通常包括：
- 机理建模：基于牛顿定律、基尔霍夫定律、流体力学等基本原理，推导出系统的微分方程或传递函数。
- 数据驱动建模：如果系统机理复杂，可以通过实验数据辨识出系统的模型（如 ARX 模型、神经网络模型等）。
示例：直流电机的数学模型可以表示为一阶传递函数：G(s) = K / (τs + 1)，K 是增益， 是时间常数。
构建 Simulink 模型
这是将数学模型转化为 Simulink 方框图的过程。
- 新建模型：在 MATLAB 命令窗口输入
simulink或点击工具栏图标，打开 Simulink 库浏览器，然后新建一个模型文件（.slx）。 - 选择模块：从库浏览器中拖拽所需的模块到模型编辑区。
- 信号源：
Step（阶跃信号）、Sine Wave（正弦波）、Constant（常数）等，用于输入激励。 - 连续模块：
Transfer Function（传递函数）、State-Space（状态空间）、Integrator（积分器）等，用于描述被控对象。 - 数学运算：
Sum（求和）、Gain（增益）、PID Controller（PID 控制器）等。 - 仪表盘：
Scope（示波器）、Display（数字显示器）、XY Graph（XY 图形）等，用于观察输出。
- 信号源：
- 连接模块：用鼠标连接模块的输入输出端口，形成信号流。
- 设置参数：双击每个模块，打开参数对话框，输入具体的数值或表达式（如传递函数的分子分母系数）。
配置仿真参数
点击模型工具栏的“Model Configuration Parameters”（模型配置参数）按钮，打开设置窗口。

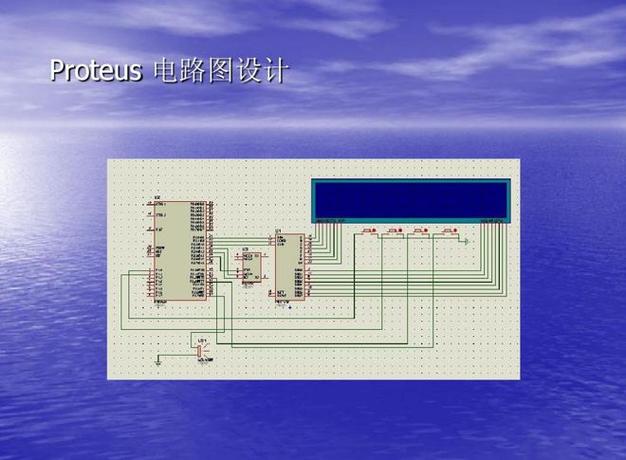

（图片来源网络，侵删）
- Solver（求解器）：选择求解算法（如
ode45用于连续系统，ode1用于刚性系统）和仿真时间（如0到10秒）。 - Data Import/Export：设置如何将数据导入/导出到 MATLAB 工作区。
- Diagnostics：设置仿真时的警告和错误级别。
运行仿真与结果分析
- 运行：点击工具栏的“Run”按钮开始仿真。
- 可视化：双击
Scope模块，观察系统输出随时间变化的曲线。 - 数据导出：将 Scope 或其他模块的数据导出到 MATLAB 工作区，以便进行更深入的分析。
- 性能评估：根据步骤一设定的性能指标，分析仿真结果，从 Scope 的曲线上测量上升时间和超调量。
迭代优化与验证
仿真结果通常不会一步到位,根据分析结果，返回步骤三或步骤二，调整模型参数（如 PID 的 Kp, Ki, Kd），重新运行仿真，直到满足设计要求，通过对比理论分析、仿真结果和（如果可能）实验数据，来验证模型的准确性。
第三部分：实例研究——PID 控制器设计与仿真
让我们通过一个具体的例子来走完整个流程。
研究目标：为一个一阶惯性系统 G(s) = 1 / (s + 1) 设计一个 PID 控制器，使得系统在单位阶跃输入下，具有快速的响应速度和小的超调量。
步骤 1 & 2：明确目标与建立模型
- 被控对象：
G(s) = 1 / (s + 1) - 控制器：
C(s) = Kp + Ki/s + Kd*s(PID 控制器) - 系统结构：典型的单位负反馈系统。
步骤 3：构建 Simulink 模型
-
打开 Simulink，新建一个模型。
-
从库浏览器拖拽以下模块到模型中：
- Sources 库：
Step(作为输入信号r(t)) - Continuous 库：
PID Controller(作为控制器 C(s))Transfer Function(作为被控对象 G(s))
- Math Operations 库：
Sum(用于求和，注意设置符号为 以实现负反馈) - Sinks 库：
Scope(用于观察输出y(t)和误差e(t))
- Sources 库：
-
按照下图连接模块：
-
设置参数：
- 双击
Step模块，设置Step time为0。 - 双击
Transfer Function模块，设置Numerator为[1]，Denominator为[1 1]。 - 双击
PID Controller模块，初始设置P为1，I为0，D为0。
- 双击
步骤 4：配置仿真参数
- 打开模型配置参数,设置
Stop time为10秒，Solver选择ode45（默认）。
步骤 5：运行仿真与初步分析
- 点击
Run运行仿真。 - 双击
Scope，可以看到输出曲线是一条缓慢上升的指数曲线，有稳态误差，这是因为只有比例控制，且增益较小。- 分析：响应太慢，且有稳态误差，需要引入积分作用消除稳态误差，并增大比例作用加快响应。
步骤 6：迭代优化
- 第一次尝试：增大
P到2，I设置为1，D为0。重新
