混凝土施工技术的研究是建筑工程领域的重要课题，其核心在于通过科学的方法和先进的技术优化施工流程、提升工程质量、保障结构安全，随着现代建筑对耐久性、环保性和施工效率要求的不断提高，混凝土施工技术的研究已从传统的经验积累转向材料科学、工艺创新与智能化管理的深度融合，以下从材料性能、施工工艺、质量控制及发展趋势等方面展开详细分析。
在材料性能研究方面，混凝土的配合比设计是基础，通过优化水泥、骨料、掺合料（如粉煤灰、矿渣粉）和外加剂的组合比例，可以显著提升混凝土的工作性能和力学强度，高性能混凝土（HPC）通过降低水胶比、掺入超细矿物掺合料，实现了高强度、高密度和高耐久性；而自密实混凝土（SCC）则通过增稠剂和分散剂的协同作用，确保混凝土在无需振捣的情况下自动填充复杂模板，特别适用于配筋密集的结构，绿色混凝土的研究也成为热点，如利用再生骨料替代天然骨料，或开发低碳水泥（如地质聚合物水泥），以减少水泥生产过程中的碳排放，材料的微观结构分析（如通过扫描电镜观察界面过渡区）进一步揭示了强度形成的机理,为配合比优化提供了理论支撑。

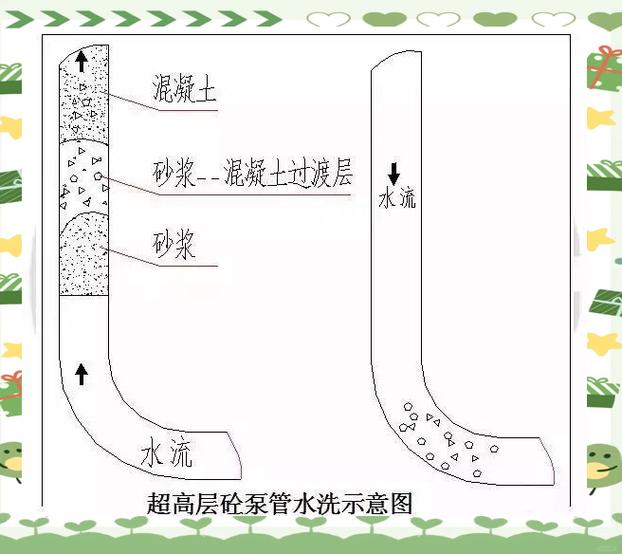

施工工艺的创新是提升混凝土工程效率的关键，传统浇筑工艺依赖人工操作，存在效率低、质量不稳定等问题，而现代技术则通过机械化与智能化手段实现突破，泵送技术的改进（如超高压泵车）使混凝土垂直运输高度可达数百米；附着式振捣器和智能振捣系统的应用，确保了混凝土密实度的均匀性；在冬季施工中，蒸汽养护和电热毯养护技术结合温度监控系统，有效解决了低温下混凝土强度增长缓慢的问题，对于大体积混凝土（如桥梁承台、高层建筑底板），温度裂缝控制是核心难点，研究中通过埋设冷却水管、优化分层浇筑厚度（通常控制在0.5-1.5m）和采用低热水泥，结合有限元仿真预测内外温差，将温差控制在25℃以内，避免温度应力导致的裂缝，3D打印混凝土技术通过逐层堆积成型，实现了复杂几何结构的快速建造，减少了模板使用和人工依赖,已在建筑构件和艺术造型领域展现出应用潜力。
质量控制贯穿于混凝土施工的全过程，需从原材料、搅拌、运输到浇筑、养护各环节严格把控，原材料进场时需检测骨料的级配、含泥量及水泥的安定性；搅拌过程中应控制投料顺序（如先加骨料和水泥，后加水）和搅拌时间（通常不少于90s），确保均匀性；运输过程中需防止离析，尤其在长距离运输时采用搅拌车持续低速旋转，浇筑前需检查模板支撑的稳定性、钢筋位置的准确性，浇筑时应控制自由下落高度（不超过2m）以避免分层，养护阶段，混凝土的强度增长与环境温湿度密切相关，标准养护要求温度（20±2）℃、湿度≥95%，而自然养护则需通过覆盖塑料薄膜和洒水保持表面湿润，养护时间不少于7天（对掺加外加剂的混凝土可延长至14天），现代技术中，无线传感器网络可实时监测混凝土内部的温湿度、应变等参数,为养护决策提供数据支持。
混凝土施工技术的研究将向智能化、绿色化和多功能化方向发展，智能化方面，基于物联网的施工管理系统可实现进度、质量、安全的实时监控；人工智能算法可通过分析历史数据预测裂缝风险并优化配合比，绿色化方面，碳捕获与利用技术（如将CO₂注入混凝土中促进碳化）有望实现负碳排放混凝土的开发，多功能化则体现在自修复混凝土（掺入微胶囊修复剂）和智能混凝土（掺入导电材料实现温度或应力监测）等新型材料的研发与应用，赋予混凝土结构自感知、自调节的能力。
相关问答FAQs
-
问：如何预防大体积混凝土的温度裂缝？
答： 预防措施包括：①优化配合比，选用低热水泥并掺加粉煤灰等掺合料减少水化热；②分层分块浇筑，每层厚度控制在0.5-1.5m，以散热；③预埋冷却水管，通水循环降低内部温度；④加强养护，采用保温材料覆盖表面，减少内外温差（控制在25℃以内）；⑤通过有限元仿真模拟温度场，制定针对性温控方案。 -
问：自密实混凝土与普通混凝土的主要区别是什么？
答： 自密实混凝土（SCC）通过高流动性、抗离析性和间隙通过性，无需振捣即可自动填充模板和钢筋间隙，而普通混凝土需人工或机械振捣密实，SCC的配合比中掺加了增稠剂（如纤维素醚）和高效减水剂，坍落扩展度通常达600-800mm（普通混凝土为100-200mm），适用于配筋密集、结构复杂的工程，但需严格控制原材料质量和浇筑时间,避免流动性损失过快。
