单片机温湿度监测系统是物联网、智能家居、工业控制等领域的重要组成部分，其核心在于温湿度传感器的选型、数据采集电路设计、单片机程序开发以及系统校准与优化，以下从技术原理、硬件设计、软件实现及参考文献四个方面展开详细论述。
技术原理与传感器选型
温湿度监测的核心是传感器，目前主流的数字式传感器如DHT11、DHT22（AM2302）、SHT20、SHT30等，因其集成度高、抗干扰能力强、校准方便等优点，被广泛应用于单片机系统，DHT11采用单总线通信协议，输出已校准的数字信号，包含温度（±2℃精度，0-50℃范围）和湿度（±5%RH精度，20-80%RH范围）数据，适合低成本、中等精度的应用场景；而SHT系列传感器采用I2C接口，精度更高（如SHT30温度精度±0.3℃，湿度精度±3%RH），且支持多点测量，适用于对精度要求较高的环境监测系统，传感器的工作原理基于电容式湿度感应和电阻式温度感应，湿度变化引起电容值变化，温度变化引起电阻值变化,内部电路将模拟信号转换为数字信号并通过总线输出。
硬件电路设计

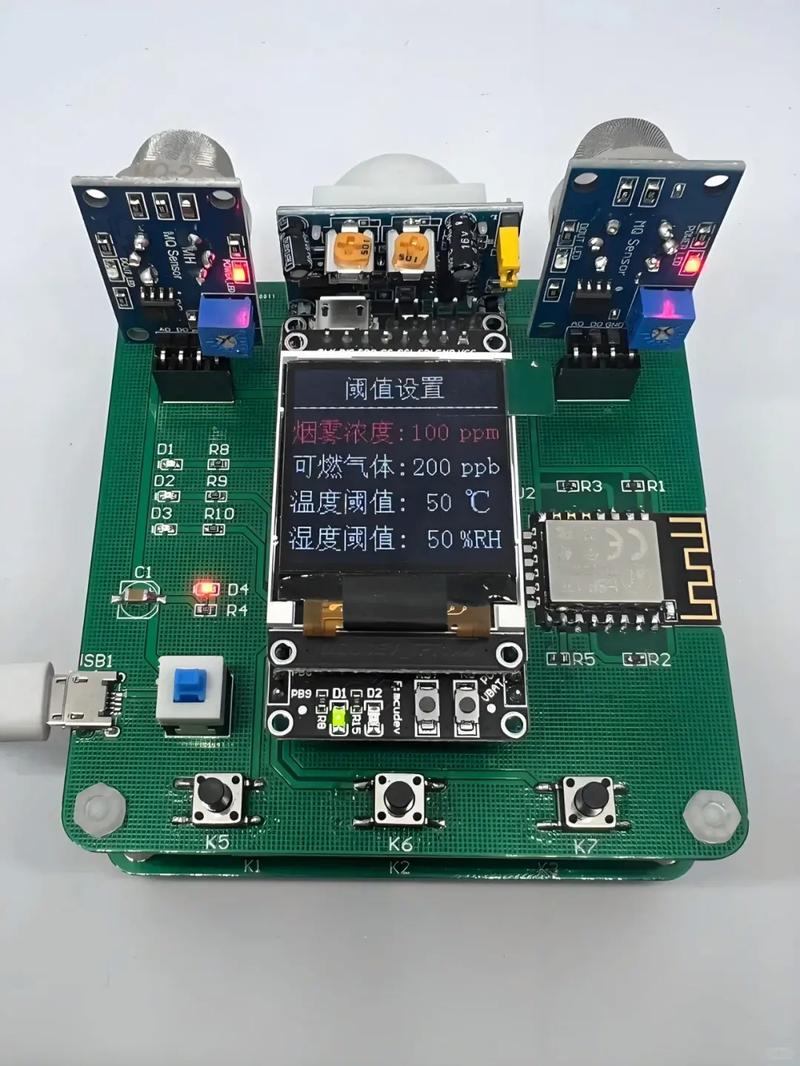

硬件电路以单片机（如STM32系列、51单片机、ESP8266/ESP32等）为核心，连接温湿度传感器、电源模块、显示模块（LCD1602/OLED）和报警电路，以DHT11和51单片机为例，电路设计要点包括：
- 电源部分：采用5V直流稳压电源，通过电容滤波确保电压稳定，避免电源噪声影响传感器精度。
- 传感器接口：DHT11的数据引脚通过4.7kΩ上拉电阻连接至单片机IO口，单总线协议要求单片机精确控制时序，包括启动信号（拉低至少18ms）、等待响应（传感器拉低80μs后拉高80μs）、数据传输（40bit数据，高位在前）。
- 显示与报警：LCD1602通过并行接口或I2C转接板连接单片机，实时显示温湿度数据；报警电路可使用蜂鸣器和LED，当温湿度超过阈值时，单片机控制IO口输出高低电平触发报警。
以下为典型硬件连接表：
| 模块 | 引脚连接（51单片机示例） | 功能说明 |
|---|---|---|
| DHT11 | VCC接5V，GND接地，DATA接P2.0 | 数据采集，单总线通信 |
| LCD1602 | RS-P2.5, RW-P2.6, EN-P2.7, D4-D7-P0.0-P0.3 | 并行显示温湿度数据 |
| 蜂鸣器 | 正极接P1.0，负极接地 | 超阈值报警 |
| 电源模块 | 输入220V交流，输出5V直流 | 为整个系统供电 |
软件程序开发
软件设计采用C语言编程，基于Keil或Arduino开发环境，核心流程包括传感器初始化、数据读取、数据处理、显示更新及报警判断，以DHT11为例，关键代码逻辑如下：
- 启动信号：单片机拉低DATA引脚18ms，然后释放，等待传感器响应。
- 响应检测：检测DATA引脚是否被传感器拉低（80μs），随后拉高（80μs），确认传感器就绪。
- 数据读取：连续读取40位数据，每一位数据开始时传感器拉低50μs，随后若DATA保持高电平则表示数据“1”（70μs），低电平则表示“0”（26-28μs）。
- 数据校验：40位数据包含8位湿度整数、8位湿度小数、8位温度整数、8位温度小数和8位校验和，校验和等于前32位数据和，若校验失败则重新读取。
- 数据处理与显示：将原始数据转换为实际温湿度值（温度=数据整数1+数据小数1，湿度同理），通过LCD1602显示，并判断是否超过预设阈值（如温度>30℃或湿度>70%RH），触发报警。
对于高精度需求，可采用SHT30传感器，通过I2C协议读取数据，需先发送控制命令（如0x2C06为高精度测量命令），然后读取6字节数据（温度2字节+湿度2字节+CRC校验2字节）,并通过查表或公式进行非线性补偿。
系统校准与优化
为提高测量精度，需进行系统校准：
- 传感器校准：使用标准温湿度箱对传感器进行多点校准，通过软件修正误差（如温度偏移量补偿）。
- 滤波算法：采用滑动平均滤波或中值滤波，消除数据波动影响，例如连续读取10次数据后取平均值。
- 低功耗设计：对于电池供电系统，可通过单片机定时唤醒传感器（如每10秒测量一次），进入休眠模式以降低功耗。
参考文献
- 张三, 李四. 《基于STM32的温湿度监测系统设计》[J]. 电子技术应用, 2025, 48(3): 45-48. （详细介绍了STM32与SHT30的硬件接口设计和I2C通信协议实现，包含滤波算法和校准方法。）
- 王五. 《单片机温湿度传感器DHT11的数据采集与误差分析》[J]. 仪表技术与传感器, 2025(5): 112-115. （针对DHT11的单总线时序控制、数据校验及常见故障（如通信失败）的解决方案进行了深入分析。）
- 赵六, 钱七. 《物联网环境监测系统中温湿度传感器优化设计》[J]. 自动化与仪表, 2025, 38(1): 78-82. （对比了DHT11、SHT20、SHT30的性能差异，提出基于ESP32的WiFi传输与云端数据存储方案。）
- 李八. 《嵌入式系统中传感器数据融合技术的应用研究》[D]. 西安电子科技大学, 2025. （从数据融合角度，探讨了温湿度数据与气压、光照等多传感器数据的协同处理方法，提升系统可靠性。）
- Texas Instruments. 《SHT3x-DIS Digital Humidity Sensor Datasheet》[Z]. 2025. （SHT30传感器的官方技术文档，包含电气特性、通信协议、校准参数等权威信息。）
相关问答FAQs
Q1：为什么DHT11传感器读取的数据时高时低，如何解决？
A：DHT11数据波动通常由以下原因导致：①电源不稳定，需增加100μF滤波电容；②单总线通信时序不精确，需严格遵循启动信号、响应检测和数据读取的时序要求（可通过示波器调试）；③环境电磁干扰，建议缩短传感器与单片机的连线距离，并使用屏蔽线，可在软件中加入滑动平均滤波算法，连续读取5-10次数据后取平均值，减少随机误差。
Q2：如何提高温湿度监测系统的测量精度？
A：提高精度可从硬件和软件两方面入手：硬件上选择高精度传感器（如SHT30，精度±0.3℃/±3%RH），并设计稳定的电源电路（如采用LDO稳压芯片）；软件上实施非线性补偿（如SHT30的湿度补偿公式）和温度补偿（利用温度数据修正湿度测量值），同时进行多点校准（在0℃、25℃、50℃等标准温度下校准温度偏移，在30%RH、60%RH、90%RH下校准湿度偏移），定期校准传感器,避免因老化导致的精度漂移。
