无机材料光学性能研究
无机材料的光学性能是指材料与光（电磁波）相互作用时所表现出的各种性质，研究这些性能对于开发新一代光电子、信息、能源和生物医学等领域的关键器件具有至关重要的意义，从日常使用的玻璃、镜子，到尖端科技的激光器、太阳能电池和光纤，其核心都离不开对无机材料光学性能的深入理解和精确调控。

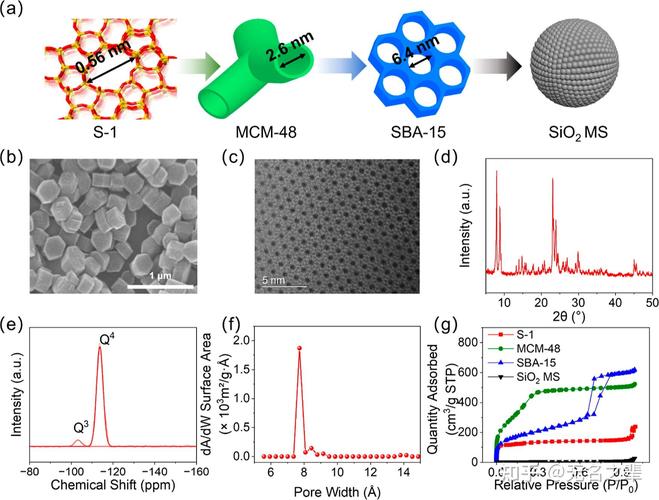

（图片来源网络，侵删）
核心光学性能参数
研究无机材料的光学性能,通常围绕以下几个关键参数展开：
-
吸收:
- 定义: 指光波在材料中传播时，其能量因转化为其他形式（如电子跃迁、晶格振动等）而衰减的现象。
- 关键指标: 吸收系数，它描述了光强随穿透距离的衰减速率，吸收光谱是研究材料能带结构、杂质态、色心等的重要手段。
- 应用: 太阳能电池需要在特定波段（如可见光和近红外）有强吸收；而光学窗口材料（如石英玻璃）则需要在该波段有极低的吸收。
-
反射:
- 定义: 指光在材料表面被反弹回去的现象。
- 关键指标: 反射率，定义为反射光强与入射光强之比，它取决于材料的折射率和入射光的波长及入射角。
- 应用: 镜子、增反膜（如激光器谐振腔镜面）、减反膜（如相机镜头、眼镜片上的增透膜）。
-
透射:

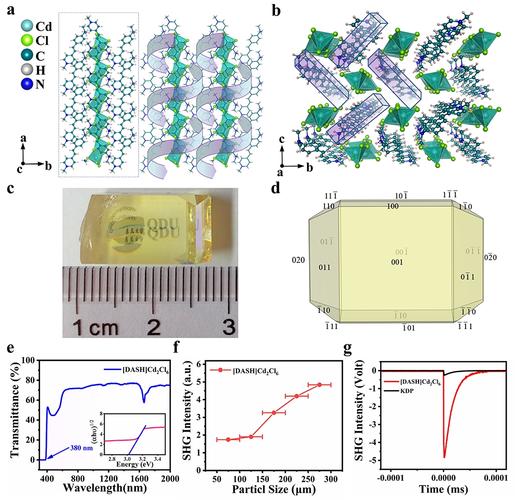

（图片来源网络，侵删）- 定义: 指光穿过材料继续传播的现象。
- 关键指标: 透射率，定义为透射光强与入射光强之比，对于透明材料，透射率是其最重要的性能指标之一。
- 应用: 窗户、眼镜、光纤、显示面板基板等。
-
折射:
- 定义: 指光从一种介质进入另一种介质时，传播方向发生偏折的现象。
- 关键指标: 折射率，定义为光在真空中的速度与在该材料中速度的比值，它决定了光在材料中的传播路径和速度。
- 应用: 透镜、棱镜、光纤的导光原理、光刻胶等。
-
散射:
- 定义: 指光波在材料中遇到不均匀区域（如晶界、杂质、气孔、缺陷）时，向四面八方辐射的现象。
- 类型: 瑞利散射（由比波长小得多的微粒引起）、米氏散射（由与波长相当的微粒引起）等。
- 影响: 散射会降低材料的透射率，并使材料呈现乳白或半透明状（如毛玻璃），在光纤中，散射是信号衰减的主要原因之一。
-
发光:
- 定义: 指材料吸收能量后，以光的形式释放能量的现象。
- 类型:
- 光致发光: 用光激发材料产生发光，如荧光粉、LED。
- 电致发光: 用电场激发材料产生发光，如LED、OLED。
- 阴极射线发光: 被高能电子束激发，如显像管。
- 关键指标: 发光波长、发光强度、荧光寿命、量子效率（发射光子数与吸收光子数之比）。
- 应用: LED照明、显示技术、荧光探针、激光增益介质。
影响光学性能的关键因素
无机材料的光学性能并非一成不变,而是由其内在和外在因素共同决定的。

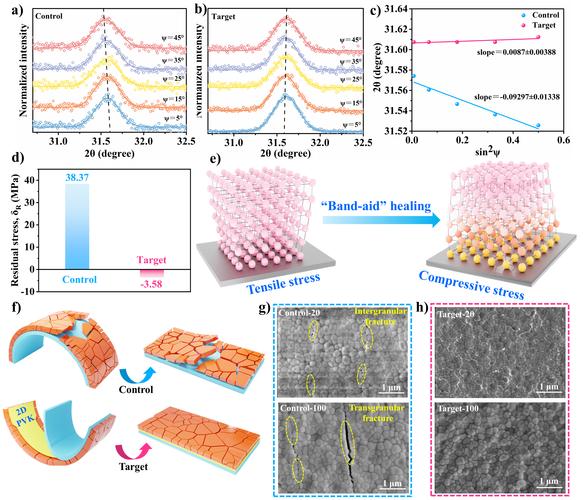

（图片来源网络，侵删）
-
本征因素:
- 能带结构: 这是决定材料光学性能的根本，半导体的带隙宽度直接决定了其本征吸收边的位置，绝缘体带隙宽，通常在可见光区透明；导体（金属）没有带隙，对光有强反射。
- 晶体结构: 对称性高的晶体（如立方晶系）通常是光学各向同性的，而对称性低的晶体（如六方、四方晶系）是光学各向异性的，其折射率随光的传播方向和偏振态而变化（双折射现象）。
- 化学键与电子云分布: 影响材料的极化率，从而影响折射率。
-
非本征因素:
- 杂质与缺陷: 杂质原子可以在材料的禁带中引入新的能级（施主或受主），从而改变其吸收和发光特性，在硅中掺入硼或磷可以改变其导电性，进而影响其光学常数。
- 组分: 对于固溶体体系（如三元或四元半导体），通过改变各组分比例，可以连续调控其带隙和折射率，AlₓGa₁₋ₓN合金的带隙可以从GaN的3.4 eV调到AlN的6.2 eV，覆盖了从紫外到可见光的光谱范围。
- 微观结构: 晶粒尺寸、晶界、位错、气孔等微观结构缺陷会强烈影响光的散射，纳米材料中，由于量子限域效应，其光学性能会随尺寸发生显著变化。
- 表面与界面: 表面粗糙度会导致光的漫反射，薄膜与基底之间的界面反射和干涉是薄膜光学设计的基础。
主要研究方法与表征技术
研究无机材料的光学性能需要借助一系列精密的仪器和分析方法。
-
光谱技术:
- 紫外-可见-近红外分光光度法: 最基础、最常用的技术，用于测量材料的吸收光谱、透射光谱和反射光谱，从而计算出吸收系数、带隙、折射率、消光系数等关键参数。
- 光致发光光谱: 研究材料的发光特性，包括激发光谱、发射光谱和荧光寿命，用于分析发光中心、能量传递和载流子动力学。
- 傅里叶变换红外光谱: 主要用于研究材料在中红外波段（分子振动和转动能级）的吸收特性，常用于分析化学键、官能团和自由载流子吸收。
- 拉曼光谱: 通过分析光的非弹性散射来研究材料的晶格振动模式（声子），可以提供关于晶体结构、应力、缺陷和相变等信息。
-
椭偏光谱:
通过测量偏振光在材料表面反射后偏振态的变化（振幅和相位差），可以精确地、无损地测量薄膜的厚度、折射率和消光系数，是薄膜光学表征的“金标准”。
-
光学显微镜与成像技术:
- 光学显微镜: 观察材料的宏观形貌、晶粒分布、缺陷等。
- 共聚焦显微镜: 提供高分辨率的三维成像能力。
- 光致发光成像: 可视化材料中发光中心的分布、不均匀性和缺陷位置。
-
激光技术:
- Z扫描技术: 用于测量材料的非线性光学系数（如非线性折射率、非线性吸收系数）。
- 超快光谱技术: 如泵浦-探测技术，用于研究材料中载流子的超快动力学过程（皮秒、飞秒甚至阿秒时间尺度）。
典型无机材料体系及其光学应用
-
氧化物玻璃与陶瓷:
- 材料: SiO₂ (石英玻璃)、高硼硅玻璃、Al₂O₃ (蓝宝石)、TiO₂。
- 应用: 光学窗口、光纤通信基板、激光介质、增透膜/高反膜材料、透明陶瓷装甲。
-
半导体材料:
- 材料: Si, GaAs, GaN, InP, CdTe, Perovskite (ABX₃)。
- 应用: 太阳能电池、LED、激光二极管、光电探测器、光子晶体、量子点。
-
稀土掺杂发光材料:
- 材料: YAG:Ce³⁺ (白光LED用荧光粉)、NaYF₄:Yb³⁺/Er³⁺ (上转换发光材料)、Nd:YAG (激光晶体)。
- 应用: 固态照明、显示技术、生物成像、激光器、光纤放大器。
-
贵金属纳米结构:
- 材料: Au, Ag, Cu纳米颗粒、纳米棒、纳米壳。
- 应用: 基于其表面等离激元共振效应，用于表面增强拉曼光谱、生物传感、超材料、太阳能电池、光热治疗。
-
二维材料:
- 材料: 石墨烯、过渡金属硫族化合物 (MoS₂, WS₂等)、六方氮化硼。
- 应用: 超薄柔性透明电极、光探测器、发光二极管、非线性光学器件、超材料。
前沿研究方向与挑战
- 超构材料与超表面: 通过亚波长尺度的人工结构单元，实现自然界不存在的奇异光学现象（如负折射、完美透镜、隐身），是下一代光子集成的颠覆性技术。
- 拓扑光子学: 引入拓扑学概念，设计出对缺陷和散射具有“免疫能力”的光子晶体或波导，实现鲁棒的光传输，为低损耗集成光子回路提供新思路。
- 钙钛矿材料: 作为新兴的半导体材料，其极高的光电转换效率和可调带隙使其成为光伏和发光领域的明星，但其稳定性和铅毒性仍是当前研究的核心挑战。
- 量子光学材料: 研究单光子源、纠缠光子对等量子光源材料，为量子计算和量子通信奠定物质基础。
- 智能光学材料: 开发具有光响应、电响应或热响应的光学材料，使其光学性能（如透射率、颜色）可动态调控，用于智能窗户、自适应光学器件等。
无机材料的光学性能研究是一个多学科交叉的领域,它连接了固体物理、材料科学、光学工程和化学，通过对材料本征和非本征因素的深入理解，结合先进的表征技术，科学家们能够按需设计和制备具有特定光学功能的无机材料，随着新理论、新方法和新型材料的不断涌现，无机光学材料必将在信息技术、能源、健康和国家安全等关键领域发挥越来越重要的作用。
