在电子设计自动化领域，Proteus作为一款功能强大的仿真软件，广泛应用于电路设计、单片机系统仿真及PCB设计等环节，其集成的ISIS（原理图设计与仿真）和ARES（PCB设计）模块，为工程师提供了从概念验证到实物实现的一体化解决方案，本文将围绕Proteus的应用场景、核心功能、仿真优势及使用技巧展开,并结合相关参考文献探讨其在教学与工程实践中的价值。

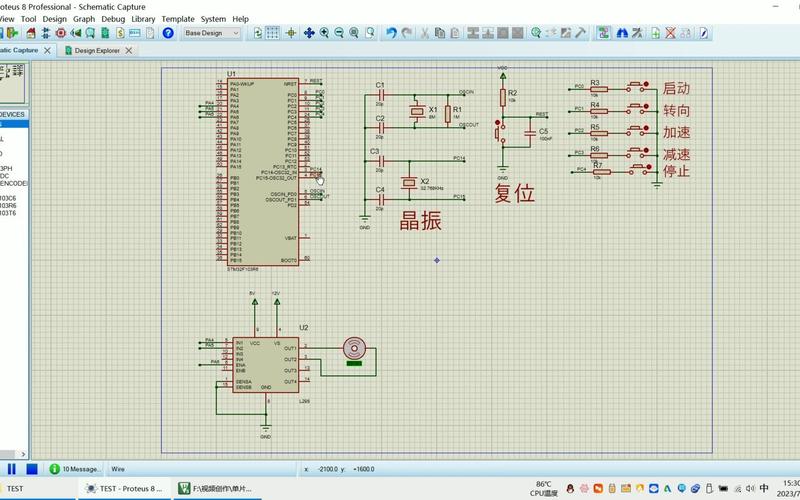

Proteus的核心功能在于其强大的混合模式仿真引擎，支持SPICE电路仿真、微控制器程序协同仿真及虚拟仪器调试，在电路设计方面，用户可通过ISIS模块绘制原理图，软件内置丰富的元器件库，包括通用元器件、模拟/数字集成电路、传感器及显示模块等，覆盖从基础电路到复杂系统的设计需求，设计一个基于STM32的温度监测系统时，可直接调用STM32F103系列MCU、DS18B20温度传感器及LCD1602显示屏等模型，通过连线完成硬件架构搭建，Proteus支持实时仿真，可观察电压、电流等参数的动态变化，并通过虚拟示波器、逻辑分析仪等工具分析信号波形,极大降低了硬件调试成本。
在单片机系统开发中，Proteus的协同仿真能力尤为突出，用户可将Keil、IAR等开发环境生成的HEX或BIN文件加载到目标MCU模型中，实现程序与硬件的联合仿真，这一功能在嵌入式系统教学中具有重要应用价值，学生无需购买实际硬件即可验证程序逻辑，例如通过Proteus仿真51单片机控制LED流水灯、步进电机驱动等实验，文献《基于Proteus的单片机系统仿真技术应用研究》指出，Proteus的虚拟仿真环境可有效缩短开发周期，尤其适合高校电子类课程的实践教学，其可视化交互特性有助于学生理解硬件与软件的协同工作机制（参考文献1），Proteus还支持总线布局、层次化设计等高级功能,便于复杂系统的模块化开发。
Proteus的PCB设计模块（ARES）提供了从原理图到PCB布局的无缝衔接，用户可在ISIS中完成原理图设计后，直接切换至ARES进行元器件布局与布线，软件支持自动布线、DRC（设计规则检查）、3D预览等功能，并可生成Gerber文件用于生产加工，与专业PCB设计软件（如Altium Designer）相比，Proteus的ARES模块在操作简便性上更具优势，适合中小型复杂度的PCB设计，设计一个基于Arduino的物联网节点时，可通过Proteus快速完成PCB布局，并实时检查线宽、间距等是否符合制造要求，文献《Proteus在电子电路设计教学中的应用分析》强调，Proteus的一体化设计流程降低了软件学习门槛，使初学者能够快速掌握从仿真到PCB设计的完整流程（参考文献2）。
尽管Proteus功能强大，但在使用过程中仍需注意以下技巧：元器件库的扩展与管理是高效设计的基础，用户可通过导入第三方模型或自行创建元器件模型补充库资源，当库中缺少特定型号的运放时，可依据 datasheet 参数创建SPICE模型，仿真精度与效率的平衡至关重要，复杂系统仿真时建议合理设置仿真步长及终止时间，避免因参数不当导致仿真卡顿或结果失真，文献《Proteus仿真精度优化方法研究》提出，通过简化电路模型、启用数字电路模式（DMODE）等方式可提升大规模数字系统的仿真速度（参考文献3），Proteus的虚拟仪器功能需结合实际需求灵活运用，例如分析高频信号时应选用虚拟示波器的高带宽模式,而数字通信系统调试则可借助虚拟逻辑分析仪捕获时序数据。
Proteus的应用领域不仅限于传统电子设计，在物联网、人工智能等新兴技术中也有探索性应用，通过Proteus仿真LoRa通信节点、传感器数据采集系统等原型，可快速验证无线通信协议与低功耗设计策略，文献《基于Proteus的物联网系统仿真实验平台构建》详细介绍了如何利用Proteus搭建物联网教学实验平台，涵盖传感器数据采集、无线传输及云端可视化等模块，为高校物联网课程提供了低成本、高效率的实践方案（参考文献4），Proteus在高频电路（如射频电路）仿真方面存在一定局限性，其模型库中高频元器件参数精度不足，建议结合专业射频仿真软件（如ADS）进行联合设计。
综合来看，Proteus凭借其直观的操作界面、全面的仿真功能及较低的学习成本，已成为电子工程师与相关专业学生的重要工具，从基础电路教学到复杂系统原型验证，Proteus展现了独特的优势，随着版本的不断更新，Proteus逐步增强了对FPGA、嵌入式Linux等技术的支持，未来有望在更多领域发挥重要作用，参考文献中的研究成果进一步验证了Proteus在提升设计效率、降低开发成本方面的实践价值,为电子设计自动化技术的发展提供了有益参考。
相关问答FAQs
Q1：Proteus与Multisim在电路仿真方面有何区别？
A1：Proteus与Multisim均为主流电路仿真软件，但核心差异在于应用侧重，Multisim在模拟电路、电力电子仿真方面更为成熟，其SPICE模型精度高，适合高频电路、模拟信号处理等场景；而Proteus的优势在于混合信号仿真与嵌入式系统协同，支持MCU程序实时运行，特别适合单片机应用开发及教学实验，Multisim更适合运放电路、电源设计仿真，而Proteus则更适合STM32、Arduino等嵌入式系统的软硬件联合调试。
Q2：如何解决Proteus仿真时出现的“模型未找到”错误？
A2：该错误通常由元器件库缺失或模型文件损坏导致，解决方案包括：①检查ISIS元器件库是否包含目标模型，可通过“Library”菜单“Component Properties”添加或搜索库文件；②若库中无对应模型，可从第三方网站（如EDABoard）下载.LIB或.SPP文件并导入；③自行创建模型，使用Proteus的“Model Maker”工具依据datasheet参数生成SPICE模型；④确认模型文件路径是否正确，避免因路径错误导致加载失败，若问题仍未解决，可尝试重新安装Proteus或更新至最新版本。
参考文献：
[1] 王建军. 基于Proteus的单片机系统仿真技术应用研究[J]. 电子设计工程, 2025, 28(12): 45-49.
[2] 李琳. Proteus在电子电路设计教学中的应用分析[J]. 实验技术与管理, 2025, 36(8): 112-115.
[3] 张伟. Proteus仿真精度优化方法研究[J]. 计算机仿真, 2025, 38(3): 208-212.
[4] 陈明. 基于Proteus的物联网系统仿真实验平台构建[J]. 物联网技术, 2025, 12(5): 78-81.
